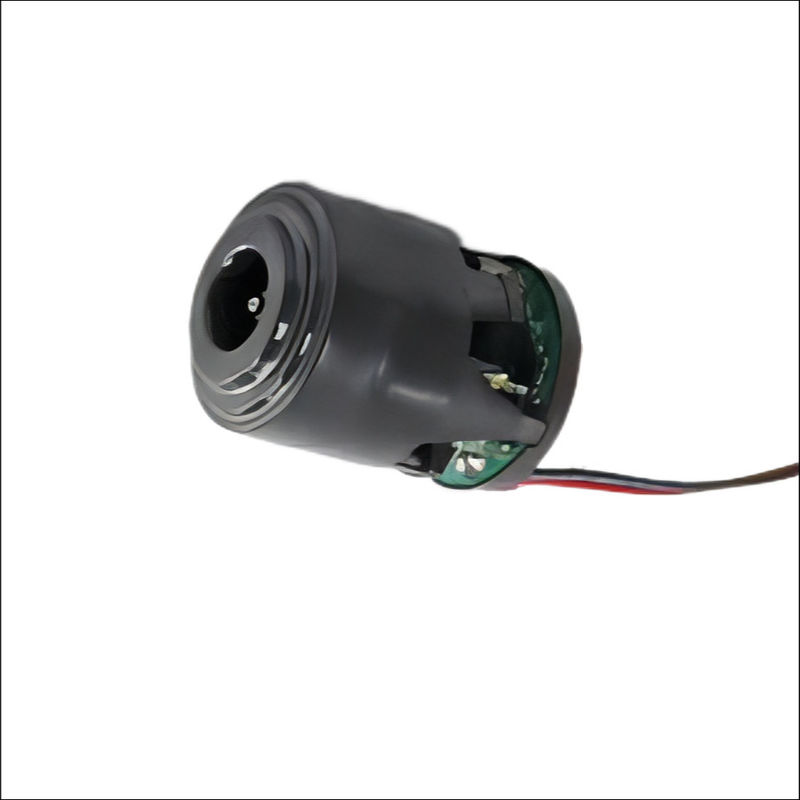

Motor de aspiradora de 12 V de corriente continua 120000RPM 103W GO-GOLD KG-4560DC12

Motor de las aspiradoras 120000RPM y velocidadMotor de corriente continua de 103 W y 12 V GO-GOLD KG-4560DC12

Tiempo de ejecución:

Descripción del producto


Detalles esenciales

Válvulas de encendido

Velocidad nominal: 120000 rpm

Potencia nominal: 103 W

Torque:Posibilidad de personalización

Eficiencia: 75%

Número de modelo: KG-4560DC12

Diámetro: 45 mm

Conmutación: sin cepillo

Aplicación:Aspirador

Grado de vacío: 12 Kpa máximo


Palabra clave: Motor BLDC

Garantía: 3 años

Lugar de origen: Guangdong, China

Dibujo

Muestra

Aplicación

El motor de corriente continua sin escobillas es un motor de imán permanente con un campo electromagnético trasero trapezoidal, a diferencia del campo electromagnético trasero sinusoidal que se encuentra en un motor síncrono de imán permanente.Las formas de onda trapezoidales de un BLDC de tres fasesEn cada paso de conmutación, un enrollamiento de fase está conectado a un voltaje de alimentación positivo, un enrollamiento de fase está conectado a un voltaje de alimentación negativo y una fase está flotando.Los cruces cero de los campos electromagnéticos de fase atrás están indicados por ZCEl cruce cero ocurre directamente en medio de dos conmutaciones.

A una velocidad constante, o a una velocidad lentamente variable, the time period from one commutation to zero-crossing and the time period from zero-crossing to the next commutation are equal which is used as basis for the implementation of sensorless-commutation controlLa fase flotante, donde debe detectarse el cruce cero, cambia con cada paso de conmutación.

El método de conmutación sin sensor tiene desafíos durante el arranque o a muy bajas velocidades.Un método común es utilizar excitar el devanado con una conmutación de arranque aleatorio. Una tabla de retrasos de intercambio para las primeras conmutaciones se almacena en flash. Esta secuencia se ejecuta sin prestar atención a la retroalimentación del EMF.El control se pasa entonces al controlador de conmutación sin sensor.

Funcionamiento del motor BLDC

La configuración de corriente de inicio en el circuito a través de los devanados del estator establece una fuerza magnetomotriz (mmf) que es perpendicular a la mmf principal establecida por el imán permanente.Según la regla de la mano izquierda de FlemingComo los conductores de la armadura están en el estator, una fuerza reactiva desarrolla un par en el rotor.Cuando este par es mayor que el par de carga y el par de fricción, el motor comienza a girar.

El proceso de eliminar la corriente de un circuito y darle a otro circuito se conoce como conmutación.

La corriente de fase y el par desarrollado en el motor BLDC. En todos los casos hay dos fases que contribuyen al par positivo y una fase que contribuye al par cero.Si el par de cada intervalo de conmutación se combina, el par total es la contribución de dos pares de dos fases que están perfectamente planas.
