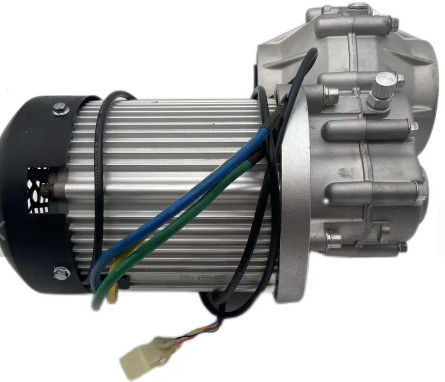

Imán permanente del motor sin cepillo de 2850RPM DC para el triciclo

Especificaciones de rendimiento

Dibujos

ESTATOR

El estator de un motor CC sin escobillas es un núcleo de acero laminado con bobinas de alambre magnético incrustadas y conectadas en una, dos o más fases, de modo que al excitar secuencialmente estos devanados de fase, se puede generar un campo electromagnético giratorio.Dado que las pérdidas de hierro y cobre en el motor de CC sin escobillas tienen lugar en el estator, el calor generado se transfiere fácilmente al entorno.Un motor con rotor interior es mejor en este sentido debido a la mayor área del estator en contacto con las superficies de montaje.

ROTORES

En todos los motores de CC sin escobillas de rotación continua, el campo magnético permanente está en el rotor.Los devanados que suministran el campo electromagnético giratorio están en el estator.El rotor se puede diseñar dentro del estator, como en un motor convencional, o fuera del estator.El diseño de rotor interno se usa generalmente en aplicaciones de movimiento incremental donde se requiere baja inercia y respuesta rápida.La configuración del rotor exterior proporciona una estructura más rígida para los imanes permanentes y tiene una mayor inercia.Se utiliza en aplicaciones de alta velocidad donde se requiere una estructura rígida para contrarrestar las fuerzas centrífugas que actúan sobre los imanes permanentes, en aplicaciones de bucle de velocidad donde se desea la inercia adicional del rotor para la estabilización de la velocidad, o cuando la inercia adicional es insignificante en relación con la inercia total como en una unidad de disco de memoria.
