pequeña DC pequeña herramienta eléctrica sin cepillo del motor 4500RPM del motor eléctrico de 5W

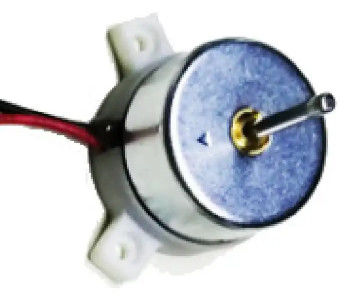

Pequeña herramienta eléctrica eléctrica sin cepillo del motor KG-3225-012 4500RPM de DC

motor sin cepillo de la C.C. 12v

Dibujos

Especificaciones de funcionamiento

El sistema eléctrico sin cepillo del motor de DC consiste en tres porciones: rotor, estator, y sensor de posición. La detección de posición conmuta la corriente de la bobina del estator en cierto orden según los cambios en la posición del rotor (es decir, detecta la posición del polo magnético del rotor en relación con la bobina del estator, y genera una señal de detección de posición en la posición resuelta. Después de ser procesado por el circuito de la conversión de señal, el circuito del interruptor se controla para cambiar la corriente de enrrollamiento según cierta relación lógica). El voltaje de trabajo de la bobina del estator es proporcionado por un circuito del interruptor electrónico controlado por la salida del sensor de posición.

Hay tres tipos de sensores de posición: sensible, fotoeléctrico magnético, y electromágnetico:

Para el motor sin cepillo de DC con el sensor de posición sensible magnético, sus componentes magnéticos del sensor (tales como elemento de pasillo, diodo magnético, tubo sensible magnético del polo, resistor magnético o circuito integrado especial, etc.) están instalados en el montaje de estator para detectar los cambios del campo magnético generados cuando el imán permanente y el rotor giran.

El motor sin cepillo de DC con el sensor de posición fotoeléctrico se equipa del sensor fotoeléctrico en el montaje de estator según cierta posición. El rotor se equipa de un escudo ligero, y la fuente de luz es un diodo electroluminoso o un pequeño bulbo. Cuando el rotor gira, los componentes fotosensibles en el estator generarán intermitentemente señales de pulso en cierta frecuencia debido al efecto de la placa que sombrea.
Un motor sin cepillo de DC usando los sensores de posición electromágneticos se equipa de los componentes electromágneticos del sensor (tales como transformadores de acoplamiento, interruptores de proximidad, circuitos resonantes del LC, etc.) instalados en el montaje de estator. Cuando la posición de los cambios del rotor del imán permanente, el efecto electromágnetico hará el sensor electromágnetico generar las señales de alta frecuencia de la modulación (cuyos cambios de la amplitud con la posición del rotor).

Puesto simplemente, un motor sin cepillo de DC confía en el cambio de la frecuencia y de la forma de onda de alternancia de la entrada actual de la onda a la bobina de estator del motor sin cepillo, formando un campo magnético que gire completamente alrededor del eje geométrico del motor alrededor de la bobina de enrrollamiento. Este campo magnético conduce el acero del imán permanente en el rotor para girar, haciendo el motor girar. El funcionamiento del motor se relaciona con los factores tales como el número de acero magnético, fuerza del flujo magnético del acero magnético, y voltaje de entrada del motor, está estrechamente vinculado al funcionamiento del control de motores sin cepillo, pues la entrada es continua, que requiere un gobernador electrónico convertirlo en 3 corrientes alternas. También requiere la recepción de señales de control del receptor teledirigido de controlar la velocidad del motor para cubrir las necesidades del uso modelo.

Total, la estructura de motores sin cepillo es relativamente simple, y el determinante real de su funcionamiento es el gobernador electrónico sin cepillo (también conocido como gobernador eléctrico). El buen gobernador eléctrico requiere el control total de procesos tales como diseño de programa de control del microcontrolador, diseño de circuito, y tecnología de proceso compleja, así que el precio es generalmente mucho más alto que el de motores sin cepillo.
