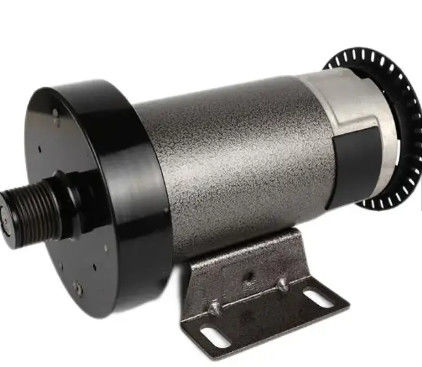

180V 220V DC Brush Motor 1.5HP 4500RPM Treadmill DC Motor

Motor de cepillo CC 180/220V 1.5HP 4500RPM utilizado para cinta de correr Go-Gold

Descripción general

Descripciones de productos

Dibujos

Muestras

Hay cuatro tipos de motores DC con escobillas.

El primer tipo es el motor de CC con cepillo de imán permanente.En segundo lugar, el motor de CC con escobillas y devanado en derivación.El tercero es el motor de CC con bobinado en serie y el cuarto es el motor de CC con escobillas y bobinado compuesto, que es una combinación de los motores de CC con escobillas y bobinado en serie.

Los motores CC con escobillas y devanados en serie tienen la bobina de campo en serie con el rotor, por lo que sus corrientes de campo se vuelven idénticas.Entonces, la corriente del motor es igual a la suma de la corriente del estator (serie) y la corriente del rotor.Por lo tanto, durante el funcionamiento normal sin carga, a medida que aumenta la tensión de alimentación, aumenta la corriente del motor.Esto hace que los campos del estator y del rotor aumenten y la velocidad del motor aumente con una disminución del par.Pero, a medida que se coloca una carga en el motor, la corriente del motor aumentará y también aumentarán los campos del estator y del rotor.Ahora la velocidad del motor disminuirá y el par aumentará para superar la carga.

Al comparar las características de rendimiento de los cuatro tipos de motores de CC con escobillas, vemos que todos muestran la misma característica básica, a medida que aumenta la velocidad, disminuye el par.Para un motor de CC con escobillas de imán permanente, este es un proceso muy lineal.Con el motor de CC con escobillas y devanado en derivación, puede ver que hay un par alto pero más constante a bajas velocidades, lo que le brinda excelentes características de control de velocidad.El gráfico del motor de CC con escobillas y devanado en serie muestra su gran par a baja velocidad y una disminución muy drástica del par a mayor velocidad, por lo que si se eliminara la carga, la velocidad aumentaría considerablemente.Finalmente, con un motor de CC con escobillas y devanado compuesto, vemos una gran combinación de motores de CC con escobillas y bobinado en serie.El gráfico muestra un buen par a baja velocidad pero con una disminución más lineal o gradual del par a medida que aumenta la velocidad, lo que demuestra que es adecuado para levantar cargas pesadas con un gran control de la velocidad.
