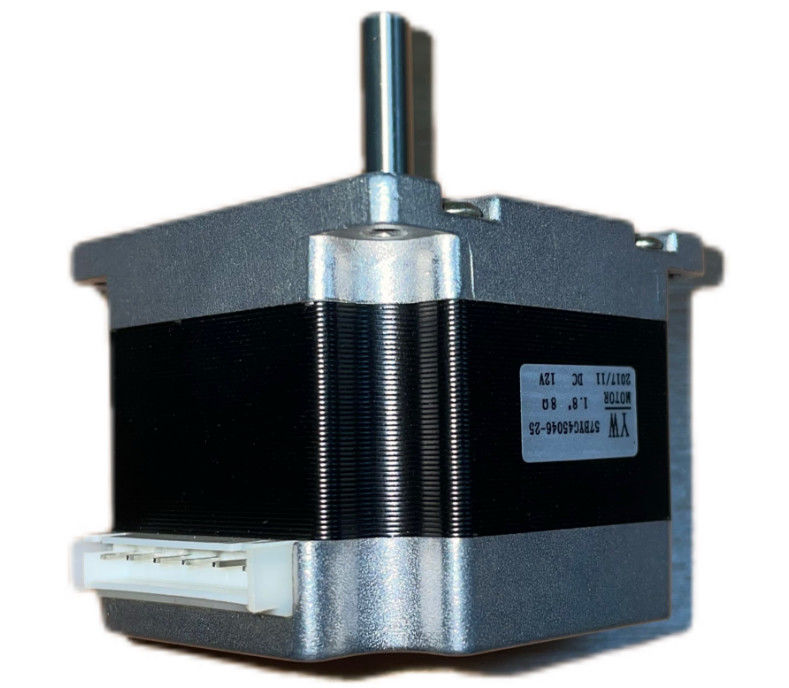

Equipo mecánico eléctrico del motor de inducción del cepillo del motor de pasos de DC de la industria

Dibujo de esquema

Control de motor de pasos hemos visto previamente que las bobinas del motor necesitan ser activadas, en una secuencia específica, para generar el campo magnético con el cual el rotor va a alinear. Varios dispositivos se utilizan para suministrar el voltaje necesario a las bobinas, y para permitir así que el motor funcione correctamente. A partir de los dispositivos que están más cercano al motor tenemos: Un puente del transistor es el dispositivo que controla físicamente la conexión eléctrica de las bobinas del motor. Los transistores se pueden ver como eléctricamente interruptores controlados, que, cuando está cerrado para permitir la conexión de una bobina a la fuente eléctrica y así el flujo de corriente en la bobina.

Un puente del transistor es necesario para cada fase del motor. Un predriver es un dispositivo que controla la activación de los transistores, proporcionando el voltaje requerido y actual, él a su vez es controlado por un MCU. Un MCU es una unidad del microcontrolador, que es programada por el usuario del motor y genera generalmente las señales específicas para que el pre-conductor obtenga el comportamiento deseado del motor. El cuadro 7 muestra una representación simple de un esquema de control de motor de pasos. El pre-conductor y el puente del transistor se pueden contener en un solo dispositivo, llamado un conductor. Cuadro 7: El conductor básico Types There del motor de pasos del esquema del control de motor es diversos conductores del motor de pasos disponibles en el mercado, que muestran diversas características para los usos específicos.
